Гидроаккумулятор ГА-30 автоматизированный, Ø15мм, Гродно
● Гидроаккумулятор автоматизированный ГА-30 предназначен для автоматического управления бытовыми электронасосами и создания требуемого давления в сети при устройстве водоснабжения индивидуальных жилых домов
● Гидроаккумулятор содержит запас воды под давлением воздушной подушки и посредством реле давления периодически включает и выключает насос для поддержания давления в системе водоснабжения жилого дома в заданных пределах
● Качество воды, поступающей в гидроаккумулятор, должно соответствовать СанПиН 10-124 РБ-99.
● Гидроаккумулятор крепится к стене на любом этаже дома в помещении без повышенной влажности, имеющем плюсовую температуру.
● Заменяет металлический водонапорный бак, устанавливаемый на высоте.
● Резервуар гидроаккумулятора изготовлен из нержавеющей стали.
● Гидроаккумулятор изготавливается для подсоединения к трубопроводу из водогазопроводных труб Ду15 или Ду20. Диаметр нагнетательного патрубка насоса, присоединяемого к гидроаккумулятору, должен быть равен или меньше диаметра присоединительного трубопровода гидроаккумулятора.
● Устройство в доме автоматизированного холодного водоснабжения позволяет оборудовать горячее водоснабжение с применением различных электроводонагревателей или устанавливать водогрейные колонки, автоматические стиральные машины, оборудовать ванны, душевые и туалеты
Устройство и работа гидроаккумулятора ГА-30:
● Гидроаккумулятор (рисунок 1) состоит из резервуара 1, изготовленного из нержавеющей стали с установленными на нем реле давления 2, манометром 3 и пробкой 4 для впуска воздуха при опорожнении резервуара
● Реле давления служит для настройки и поддержания в сети водоснабжения заданного давления. На реле давления имеется шнур питания с вилкой 5 для подключения его к электросети. Манометр необходим для визуального наблюдения за давлением
● В нижней части резервуара имеется отверстие с пробкой 6, служащее для слива воды из резервуара и патрубок с наружной резьбой G 1/2 для присоединения стандартного тройника 7 из комплекта поставки
● К тройнику должны быть присоединены клапан безопасности 8, обратный клапан 9 и фильтр 10. Клапан безопасности обеспечивает сброс воды наружу, если давление в резервуаре достигнет (0,67±0,03) МПа. Обратный клапан служит для предотвращения утечки воды из резервуара и водопроводных сетей жилого дома. Фильтр обеспечивает надежную работу обратного клапана
● В исходном положении резервуар должен быть заполнен воздухом. Давление воздуха должно быть равно нулю. При включении насоса вода поступает в резервуар и сжимает в нем воздух. При достижении заданного давления отключения насоса – реле давления отключит насос. По мере разбора воды давление в резервуаре снижается и при достижении значения, установленного на включение насоса, реле давления включит насос
Краткие технические характеристики гидроаккумулятора ГА-30:
● Мощность: 1,5 кВт
● Ёмкость бака: 30 л
● Рабочее давление в резервуаре, не более: 0,5 МПа
● Диапазон настройки реле давления, МПа (м вод. ст.):
- при выключении насоса: от 0,2 до 0,5 (20 – 50)
- при включении насоса: от 0,1 до 0,4 (10 –40)
● Наибольший напор управляемого насоса: 50 м
● Заводские настройки реле давления:
- для выключения насоса 0,25 МПа (25 м вод. ст.)
- для включения насоса 0,15 МПа (15 м вод. ст.)

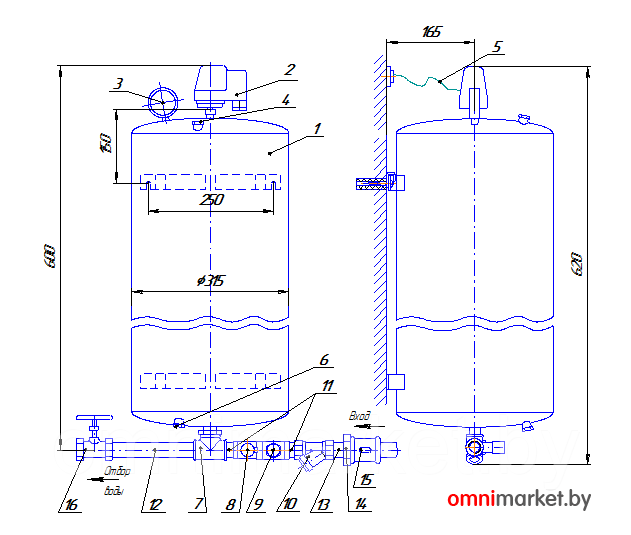

Рисунок 1. Гидроаккумулятор автоматизированный ГА-30
1 - резервуар; 2 - реле давления; 3 – манометр; 4 – кран Маевского; 5 -шнур питания с вилкой; 6 – пробка слива воды; 7 – тройник; 8 – клапан безопасности; 9 – клапан обратный; 10 - фильтр осадочный; 11 - ниппель; 12 - труба; 13 – сгон; 14 – контргайка; 15 - муфта; 16- запорный вентиль (поз.12, 13,14,15, 16 в комплект поставки не входят)
Рисунок 2. Схема подключения гидроаккумулятора к водопроводным сетям жилого дома
Комплектация гидроаккумулятора ГА-30:
● Гидроаккумулятор автоматизированный - 1 шт.
● Контргайка - 1 шт.
● Манометр - 1 шт.
● Прокладка - 1шт.
● Реле давления - 1 шт.
● Тройник - 1 шт.
● Клапан безопасности - 1 шт.
● Обратный клапан - 1 шт.
● Ниппель - 2 шт.
● Фильтр осадочный - 1 шт.
● Кольцо - 1 шт.
● Руководство по эксплуатации - 1 шт.
● Упаковка - 1 шт.
Купить Гидроаккумулятор ГА-30 автоматизированный, Ø15мм в Витебске по низким ценам можно по адресу: г. Витебск, ул. Генерала Белобородова, 3 (ТДЦ "Беларусь", пав. 10). Можно также заказать доставку в любой населенный пункт Беларуси с оплатой при получении. Делайте заказ на сайте или звоните по телефону: +375297153781
Основные атрибуты | |
---|---|
Производитель | Гродненский завод торгового машиностроения |
Страна производитель | Беларусь |
Вес | 7 кг |
Гарантийный срок | 12 мес |
Объем | 30 л |
Покрытие | Нержавеющая сталь |
Расположение гидроаккумулятора | Вертикальное (с ножками) |
Состояние | Новое |
Способ установки | Настенный |
Мощность | 1.5 кВт |
Напор, max. | 50 м |
Срок службы | более 7 лет |
Габаритные и присоединительные размеры | |
Высота | 650 мм |
Глубина | 320 мм |
Диаметр | 320 мм |
Диаметр присоединительного патрубка | 1/2" |
